网络化电机控制解决方案

应用简介


motion-control-page-pic-17_cn针对电机控制解决方案，ADI公司提供了门类齐全的产品组合，其中包括了模数/数模转换器、放大器、嵌入式处理器、iCoupler®数字隔离器和电源管理器件；这些高性能的器件和增加系统集成度有助于实现更新型的拓扑结构设计，为客户实现系统的差异化设计带来价值。伺服驱动系统的性能同用户最终所构建的运动控制系统的性能和所能提供的精度密切相关，这些系统要求能够精确控制位置及电机的扭矩；ADI公司能够提供涵盖信号链中所有重要器件的完整解决方案。

ADI为您提供：

•  用于电机电流及电压检测的高精度隔离型Σ-Δ ADC
•  先进的带保护功能的IGBT/MOSFET功率器件门极驱动器
•  用于IPM智能功率模块PWM信号隔离的数字隔离器
•  带ARM Cortex-M4内核及16位ADC的电机控制混合信号处理器
•  带隔离功能的高速RS485/422，CAN，USB，LVDS接口
•  支持多种实时以太网协议的网络控制器
•  RDC和AMR角度传感器

下载


﹥ 想要了解ADI灵活全面的系统解决方案及主要产品简介，点击免费获取完整版PDF


免费下载完整解决方案

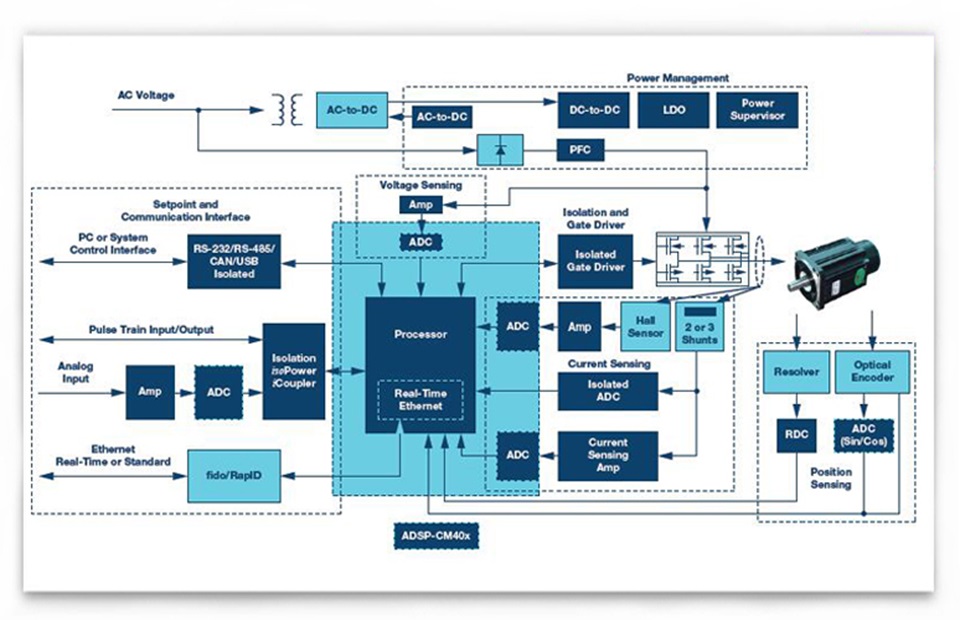

主信号链

相关产品


产品类型 电流检测 电压测量 位置检测
型号
 Isolated ADCs
AD7400A/AD7401A/
AD7402/AD7403/
AD7405
Amplifiers
AD8418/AD8417/
AD8212/AD8479/AD8027
ADCs
AD7266/AD7367		 ADCs
AD7266/AD7352/
AD7356/AD7903
Isolated ADCs
AD7400A/AD7401A		 RDCs
AD2S1205/AD2S1210
Amplifiers
AD8662
Encoder ADCs
AD7266/AD7264/
AD7903
产品类型 给定值设定 处理器 隔离和栅极驱动
型号
 Amplifiers
AD8676/AD8221/
AD8226/ADA4096-2
ADCs
AD7680/AD7663/
AD7606-4		 ADSP-CM408/ADSP-CM419 Isolation
ADuM1411/ADuM1311
Gate Drivers
ADuM4223/ADuM3223/
ADuM7223/
ADuM4135/ADuM4136
DC-to-DC
ADuM5000/ADuM6000
产品类型 通信接口 电源管理
型号
 RS-232
ADM3251E
RS-485
ADM2486E/ADM2483E/
ADM2582E/ADM2587E/
ADM2682E/ADM2687E
CAN
ADM3053
USB
ADuM4160		 micro PMUs
ADP5134/ADP211x
Linear Regulators
ADP151/ADP7102
Supervisory
ADM6339/ADM13307/ADM708
DC-to-DC
ADP1051
PFC
ADP1047

其他


设计资源
  • 支持Matlab Simulink -- 完全的可扩展性和灵活性
    • 更高级别的系统模块开发和功能模块定义
    • 各功能模块之间的调用
    • 设计流程和结构的高度灵活性
  • FOC、矢量控制、无传感器控制器和标准电机控制函数库
  • 绝对值编码器接口解决方案
  • 参考设计(PCB, 原理图，源程序)
  • 电机控制平台以及评估板

Third Party—Boston Engineering
  • ADI电机控制开发平台

Circuits from the Lab®电机控制实验室电路

实验室电路是经过特别设计和测试的子系统级构建模块，方便设计人员轻松快捷地实现系统集成。


更多实验室电路请访问analog.com/cn/circuits
