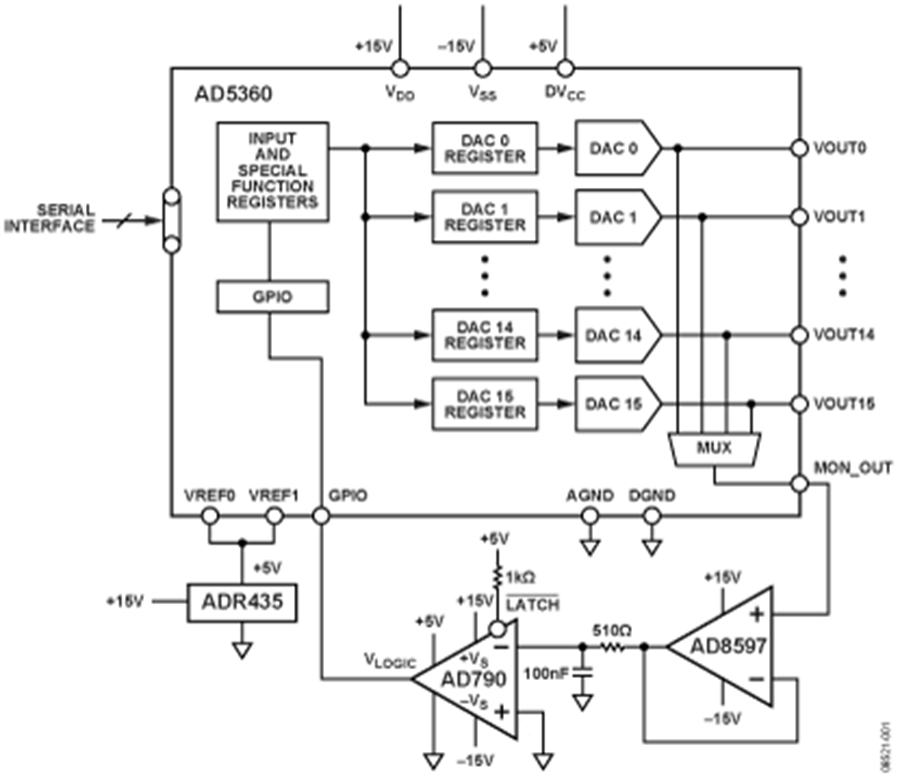

本文所述电路如图1所示，可提供一种消除不确定失调误差的校准方法。在工业过程控制和仪器仪表应用中使用高精度、高分辨率DAC时，低失调通常是一个关键特性。该电路利用 AD5360的内置特性，并配合外部比较器和运算放大器，确定DAC输出电压是高于还是低于接地参考信号。当失调量已知时，用户可以调整发送至DAC的代码来消除失调。

AD5360是一款16通道、16位数模转换器。采用5 V基准电压源时，标称输出范围为±10 V。AD5360内置两个偏移DAC。各偏移DAC均与一组（8个）DAC相连，用来调整输出范围的中间电平点。例如，可通过设置偏移DAC将输出范围从±10 V变为−8 V至+12 V，或应用要求的其它值。

AD5360经过工厂调整，具有极低失调。执行工厂调整时，偏移DAC的值为默认值，而且已经有效消除其所引起的失调误差。但是，当偏移DAC的值变为非默认值时，其失调误差会影响主DAC的失调误差。

本文所述电路可以测量并通过校准消除这些情况下主DAC的失调误差。该电路需用一个通用I/O引脚和一个片内监控多路复用器。GPIO（通用I/O）引脚设置为输入；通过读取GPIO内部寄存器，可以确定GPIO引脚的逻辑状态。模拟多路复用器是可编程的，可将16路DAC输出中的任一输出与单一引脚(MON_OUT)相连。多路复用器具有低而有限的导通电阻R _ON ，因此从MON_OUT汲取的任何电流均会在R _ON 上产生压降，从而引起输出误差。为了避免这种现象，需用一个低噪声放大器 AD8597来缓冲MON_OUT。该放大器后接低通滤波器，可降低高速精密比较器 AD790 所接受的噪声量，以免发生误触发。

AD790可以采用±15 V电源供电，从而与AD5360兼容。采用±15 V电源供电时，AD790还需要一个额外的+5 VV _LOGIC电源。此外，AD790的最大差分输入电压为15 V；因此，它能够耐受AD5360的输出电压，而无需衰减。图1中，如果通道失调为正，则比较器输出为低电平，表示必须降低输出电压以消除失调。

如果通道失调为负，则比较器输出为高电平，表示必须提高输出电压以消除失调。为校准DAC，DAC通道需载入数字值，该值应恰好提供与SIGGND相等的电压（即0 V）。本例中，假设DAC通道具有负失调。读取GPIO寄存器显示，比较器输出为低电平，表示输入必须递增，直到输出反转为止。随着写入DAC输入寄存器的代码逐步增大，读取GPIO寄存器，直到比较器输出跳变为高电平。AD790的最大迟滞带为0.65 mV；因此，再次减小DAC码可以更精确地确定DAC失调。

当比较器输出重新跳变为低电平时，SIGGND位于这两个码之间的某个位置。由于电路所用器件存在误差，比较器跳变点之间通常有三四个码的跨度。用这种方法无法准确确定哪个码可提供最低失调输出，但是，如果选取的码为两个跳变点码的平均值，则相对于SIGGND的DAC通道失调一般小于1 mV。

为了使本文所讨论的电路达到理想的性能，必须采用出色的布局、接地和去耦技术（请参考教程MT-031和教程MT-101）。至少应采用四层PCB：一层为接地层，一层为电源层，另两层为信号层。

AD5362是AD5360的8通道版本。AD5361和AD5363分别是AD5360和AD5362的14位版本。AD8599是AD8597的双通道版本。

本文所述电路可以使用上述任一款AD536x器件。需要时，也可以改用其它基准电压源以提供不同的输出范围。
