Circuit Collections
LTM8040 降压 1A 驱动单红色或白色 LED
Analog
下载资料
详情介绍
数据手册
Rev. C
1
查看全部
概览
产品详情
产品详情
<img src='http://www.analog.com/-/media/analog/en/circuit-collections-images/ltc/330-circuit-1.jpg?la=en&w=435' alt='Single 2.7V Supply 4MHz 4th Order Lowpass Butterworth Filter'>

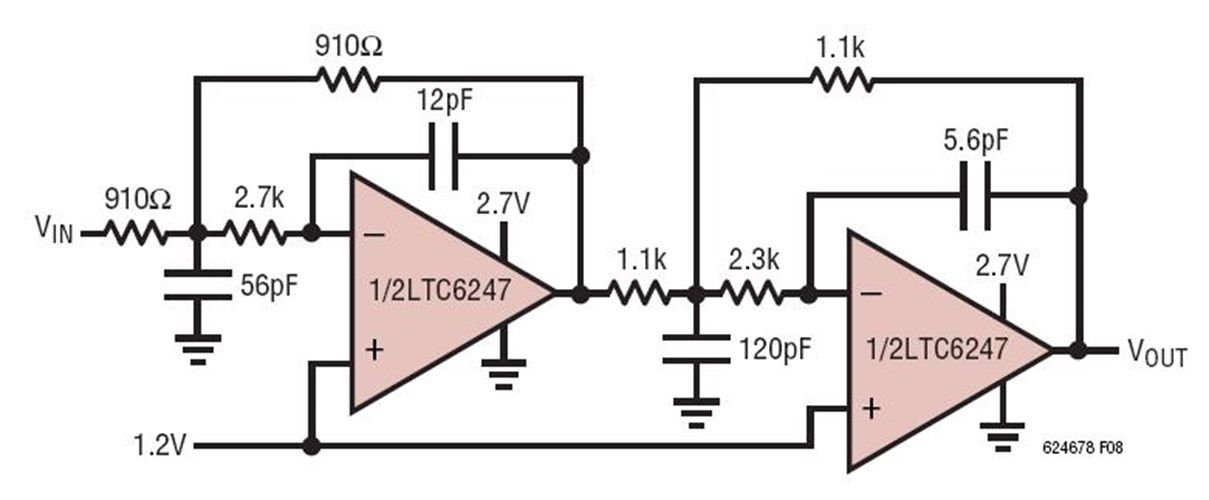

受益于低电压操作和轨至轨输出,可以如本电路所示构建一个适合抗混叠的低功率滤波器。当采用一个 2.7V 电源时,该滤波器具有大约 4MHz 的通带 (对于 2V
P-P
的输入信号) 和大于 -75dB 的阻带衰减 (在 43MHz)。可以调整电阻器和电容器的数值以降低噪声,而由此付出的代价则是信号功耗和失真较大。 LTC6246/LTC6247/LTC6248 是单路/双路/四路低功率、高速单位增益稳定的轨至轨输入/输出运算放大器。仅凭借 1mA 的电源电流,它们提供了一个令人难忘的 180MHz 增益带宽乘积、90V/μs 的转换速率和一个很低的输入参考噪声 (4.2nV/√Hz)。
相关分类
放大器
相关产品
LTC6247
文档
查看全部 (1)
数据手册 (1)
数据手册
(1)
PDF
746.18 K
LTC6246/LTC6247/LTC6248: 180MHz, 1mA Power Efficient Rail-to-Rail I/O Op Amps Data Sheet (Rev. C)
相关型号
相关型号
制造商
描述
LTM8040
Analog
36V、1A μModule LED 驱动器和电流源
