2-Cell Solar Panel Li-Ion Battery Charger

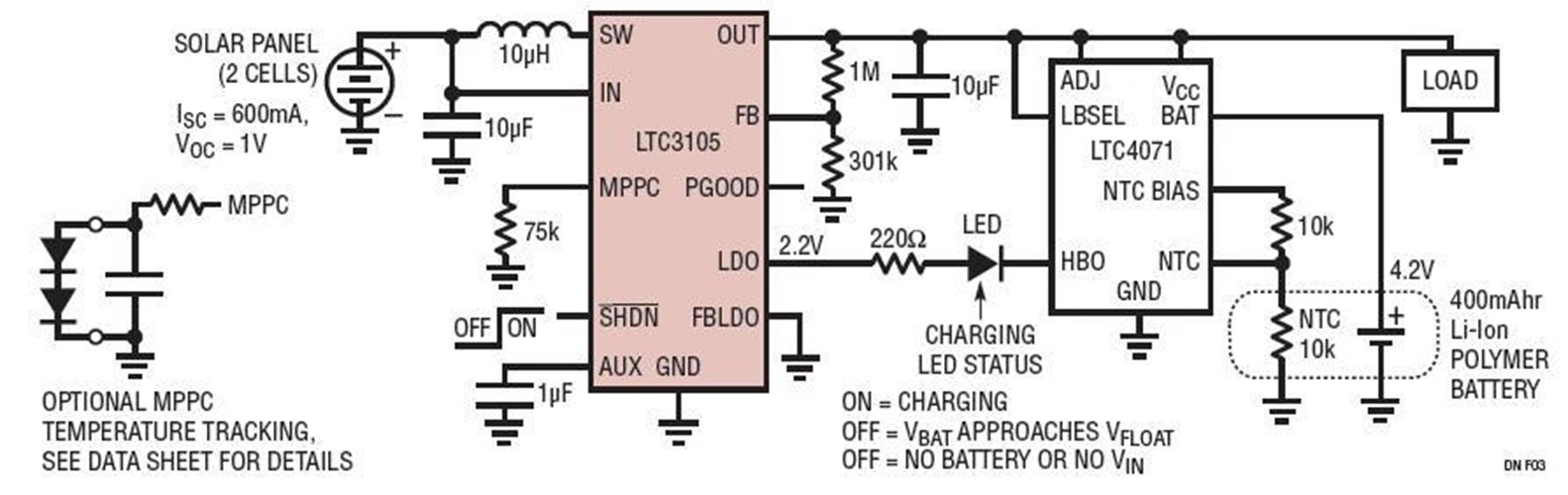

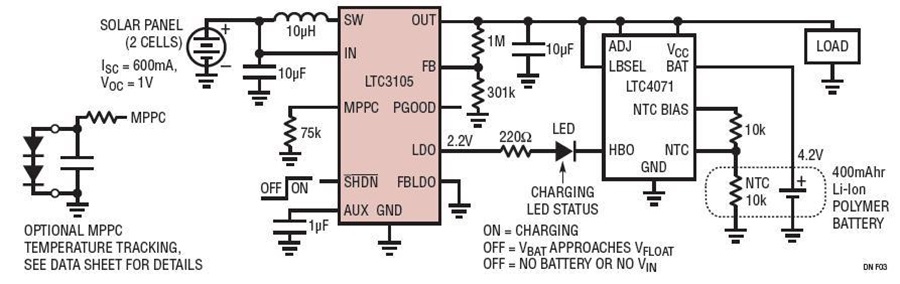

本电路示出了一款紧凑的太阳能供电型电池充电器,它采用 LTC3105 作为升压型转换器,而将 LTC4071 用作锂离子电池并联充电器。一块双电池 400mW 太阳能板负责为 LTC3105 提供输入功率,以在阳光充足的情况下产生 60mA 以上的充电电流。如图 1 所示,最大功率点控制可防止太阳能板的电压降至 750mV 的最大功率点以下。转换器的输出电压被设置为 4.35V,略高于锂离子电池的 4.2V 浮置电压。LTC4071 并联充电器将电池两端的电压限制为 4.2V。把 FBLDO 引脚接地可将低压差稳压器设置为 2.2V,用于给“充电”LED 供电。该 LED 在电池充电时接通,而当电池电压处于浮置电压的 40mV以内时则关闭 (以表示电池接近满充电状态)。一个 NTC热敏电阻用于感测电池温度,并在环境温度很高的情况下降低 LTC4701 的浮置电压以提高电池的安全性。为避免电池遭受过度放电的损坏,低电池电量断接功能可在电池电压下降至低于 2.7V 时将电池与负载断接。
