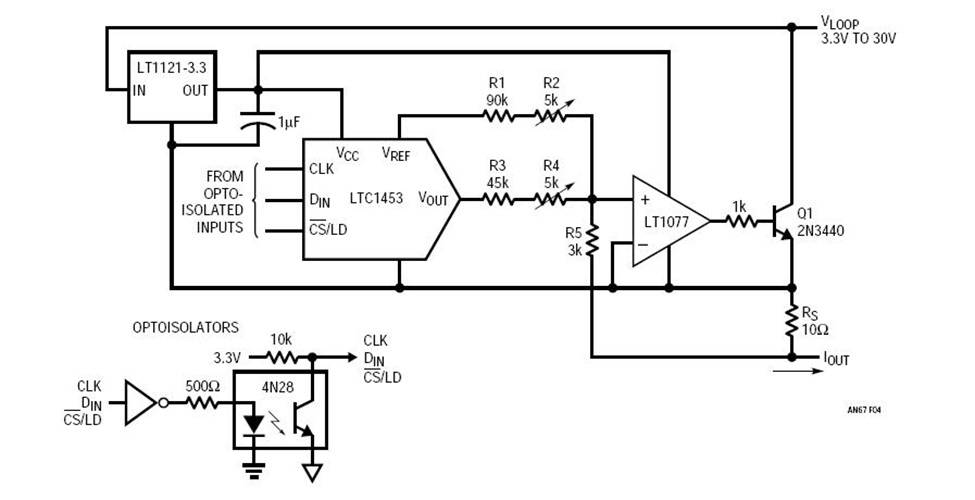

该电路是一种计算机控制型 4 - 20mA 电流环路。它专为在一个 3.3V 至 30V 的单电源电压范围内运作而设计。该电路的零输出基准信号 (4mA) 由 R1 设定并采用 R2 来校准，而其全标度输出电流由 R3 设定并采用 R4 进行校准。零标度和全标度输出电流的设定方法如下：给 LTC1453 施加一个零输入代码，通过调整 R2 将输出电流 I _OUT 设定为 4mA；接着，将一个全标度代码施加至 DAC，通过调整 R4 把全标度输出电流设定至 20mA。
