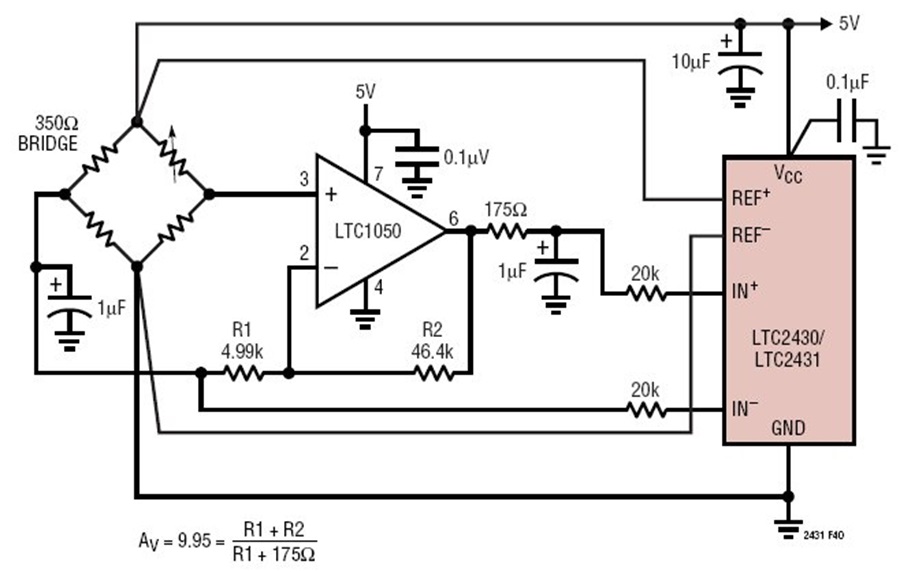

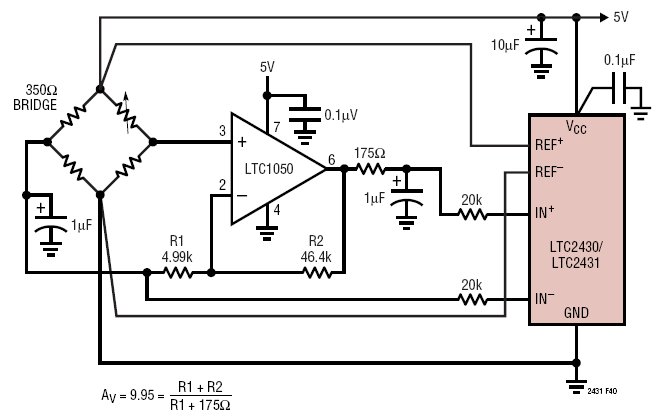

本例示出了一个用于产生单端增益的单通道放大器。这种拓扑结构最适合那些可使增益设定电阻器与应变仪的温度系数相匹配的应用。假如电桥由高精度电阻器所组成 (只有一个或两个可变元件)，则可使电桥的基准臂与反馈电阻器配合工作以决定增益。如果在负载单元的设计中引入了反馈电阻器，则采用与负载单元元件的温度系数相匹配的电阻器可获得优良的结果，而无需使用具有高绝对准确度的电阻器。在此场合中，共模电压仍然是电桥输出的一个函数。
