目前，复阻抗测量的一般方式是，对未知阻抗施加一定频率的激励信号，对其响应信号进行采样和数据分析，通常采用离散傅里叶变换（DFT），DFT结果在对应频率返回响应信号的模值和相位，再通过计算进而得到被测复阻抗的模值和相位信息。

复阻抗测试设备一般需要解决以下一些问题：
1. 测量的安全性，由于测试设备所处的系统环境多样、且不确定，所以需要考虑在测试设备与主机之间加入隔离器件。
2. 从灵活性角度来讲，由于目前阻抗分析的应用各不相同，所使用的激励信号的模值和频率，阻抗的测量范围都有特定的测试范围要求。
3. 考虑到被测阻抗网络可能较为复杂，不能简单用阻性模型分析，而需要对测量信号的模值和相位同时精确分析，所以对系统精度要求较高。
4. 如果需要便携式的应用，则低功耗和小体积的设计也是尤为重要的设计因素。

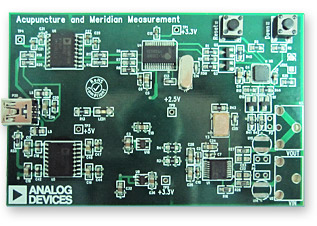

ADI推出的基于AD5933的复阻抗测量仪即可解决上述的问题。

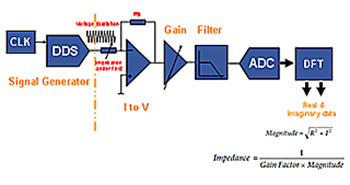

AD5933是一款高精度的阻抗转换器系统解决方案：
• 内部DDS产生激励电压信号
• 用户可以调节激励频信号的率和幅度
• 内部12位ADC对响应信号进行采样
• 内部集成DSP在对应频点进行DFT

   另外，ADI提供的复阻抗测量仪，为配合硬件系统测量和演示，提供了一个专门用于测量演示的阻抗分析软件，具有人性化的图形用户界面，以便用户准确而快捷地分析观察被测阻抗的变化。

如有任何问题，请联系ADI亚洲技术支持中心。

点击下载完整文档及资源

完整资料包含以下内容：
 1. 完整版用户手册
 2. 阻抗分析系统软件
 3. MCU固件文件
 4. 硬件原理图及PCB板图及geber文件
 5.其他相关工具:ARMWSD- ADuC7xxx系列的串行端口下载器
