适用于仪器仪表的电源电路

High-performance instruments have some of the most stringent noise requirements to avoid interference with their sensitive front-ends, which in turn places high demands on their power circuits. Budget constraints and the trend towards higher integration impose further restrictions on size, EMI, efficiency and thermal management. To meet today's demands, power products by Analog Devices and Linear Technology offer innovative features including:
详情介绍

High-performance instruments have some of the most stringent noise requirements to avoid interference with their sensitive front-ends, which in turn places high demands on their power circuits. Budget constraints and the trend towards higher integration impose further restrictions on size, EMI, efficiency and thermal management. To meet today's demands, power products by Analog Devices and Linear Technology offer innovative features including:

  • Slew-rate controlled switching power regulators
  • Positive and negative rail generation
  • Ultra-low noise LDOs with high-frequency ripple rejection
  • Low-noise isolated power supply controllers
  • System-in-Package power modules

Our broad array of products enables various power circuit topologies and system partitions to optimize for performance and cost at any power level.

Power Circuits for Instrumentation

特色产品

ADP5071

具有独立正输出和负输出的2 A/1.2 A DC-DC开关稳压器

X+

ADP5071

ADP5071是一款双通道高性能DC-DC稳压器,可产生独立调节的正供电轨和负供电轨。

2.85 V至15 V的输入电压范围支持各种应用。 两个稳压器中的集成主开关可产生高达+39 V的可调正输出电压,以及低至输入电压以下−39 V的负输出电压。

ADP5071的引脚选择工作开关频率为1.2 MHz/2.4 MHz。 ADP5071可与外部振荡器在1.0 MHz至2.6 MHz范围内同步,从而轻松滤除敏感应用中的噪声。 两个稳压器针对MOSFET驱动级实现可编程压摆率控制电路,从而减少电磁干扰(EMI)。

灵活的启动时序提供手动使能、同步模式、正电源优先和负电源优先选项。

ADP5071内置内部固定或电阻可编程软启动定时器,可防止上电时产生浪涌电流。 关断期间,两个稳压器完全断开输入电源负载,实现真正的关断。

ADP5071的其它重要安全特性包括过流保护(OCP)、过压保护(OVP)、热关断(TSD)和输入欠压闭锁(UVLO)。

ADP5071采用20引脚LFCSP封装,额定结温范围为−40°C至+125°C。

应用

  • 双极性放大器、ADC、DAC和多路复用器
  • 电荷耦合器件(CCD)偏置电源
  • 光模块电源
  • RF PA偏置
阅读详情 查看价格

应用

  • 适用于仪器仪表的电源电路
  • ADUM6000

    隔离式5 kV DC/DC转换器 X+

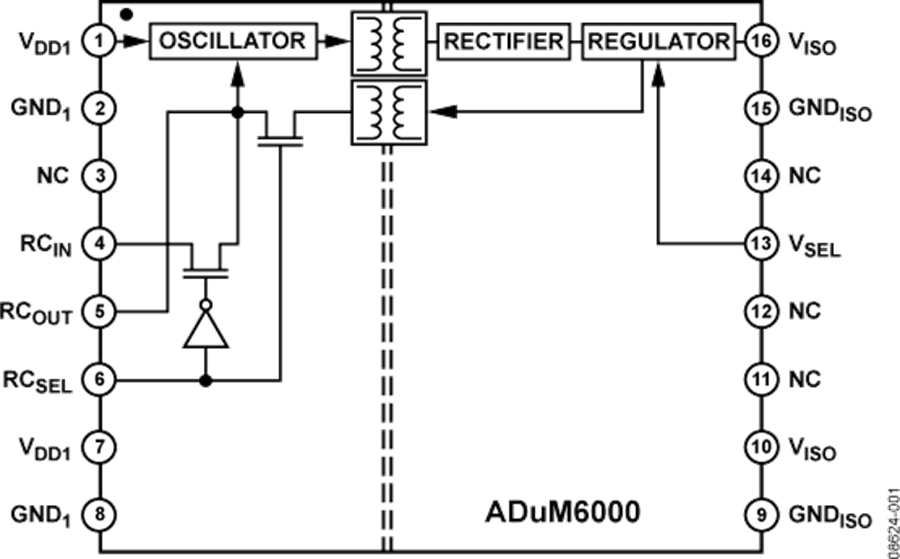

    ADUM6000

    ADuM6000是一款基于ADI公司 iCoupler® 技术的隔离式DC/DC转换器 。 该DC/DC转换器可提供多种输入/输出电压组合的稳压隔离功率 , 如数据手册的表1所列。 ADI公司芯片级变压器 iCoupler 技术使这款DC/DC转换器的隔离功率传输效率最高可达31% , 因此可提供小尺寸、完全隔离的解决方案 。 对于iCoupler 系列隔离器ADuM5401 、  ADuM5402ADuM5403ADuM5404ADumM520xADuM620x 利用ADuM6000可以获得更高的输出功率水平。 设计印刷电路板(PCB)布局时应特别小心,必须符合相关辐射标准。如需电路板布局建议,请参考应用笔记 AN-0971

    应用

    • USB 外设电源
    • RS-232/RS-422/RS-485 收发器电源
    • 工业现场总线电源
    • 电源启动偏置
    • 工业PLC
    阅读详情 查看价格

    应用

  • Motion Control
  • 适用于仪器仪表的电源电路
  • ADP7118

    20 V、200 mA、低噪声CMOS LDO线性稳压器 X+

    ADP7118

    ADP7118是一款CMOS、低压差(LDO)线性稳压器,采用2.7 V至20 V电源供电,最大输出电流为200 mA。 这款高输入电压LDO适用于调节20 V至1.2 V供电的高性能模拟和混合信号电路。 该器件采用先进的专有架构,提供高电源抑制、低噪声特性,仅需一个2.2 μF小型陶瓷输出电容,便可实现出色的线路与负载瞬态响应性能。 ADP7118稳压器输出噪声为11 μVrms,与5 V及以下的固定选项输出电压无关。

    ADP7118提供16种固定输出电压选项。 现有库存提供下列电压版本: 1.2 V(可调节)、1.8 V、2.5 V、3.3 V和5.0 V。根据特殊要求,还可提供下列电压版本:1.5 V、1.85 V、2.0 V、2.2 V、2.75 V、2.8 V、2.85 V、3.8 V、4.2 V和4.6 V。

    每个固定输出电压都可以通过外部反馈分压器在初始设定点以上调整。 这使ADP7118可提供1.2 V至VIN–VDO的输出电压且具有高PSRR和低噪声。

    LFCSP和SOIC封装支持通过外部电容进行用户可编程软启动。

    ADP7118提供6引脚、2 mm × 2 mm LFCSP封装,不仅非常紧凑,而且具有出色的散热性能,适合要求最大200 mA输出电流的薄型、小尺寸应用。 ADP7118也提供5引脚TSOT封装和8引脚SOIC封装。

    应用

    • 适应噪声敏感应用: ADC和DAC电路、精密放大器,适合为VCO Vtune控制供电
    • 通信和基础设施
    • 医疗和保健
    • 工业和仪器仪表
    • ADIsimPower工具支持
    阅读详情 查看价格

    应用

  • Motion Control
  • 适用于仪器仪表的电源电路
  • Radar
  • ADP7182

     -28V、200MA、低噪声、线性稳压器 X+

    ADP7182

    ADP7182是一款CMOS、低压差(LDO)线性稳压器,采用-2.7 V至-28 V电源供电,最大输出电流为−200 mA。这款高输入电压LDO适用于调节-27 V至-1.2 V供电的高性能模拟和混合信号电路。该器件采用先进的专有架构,提供高电源抑制、低噪声特性,仅需一个2.2 μF小型陶瓷输出电容,便可实现出色的线路与负载瞬态响应性能。

    ADP7182提供固定输出电压选项和可调输出型号,可通过外置反馈分压器,将输出电压调节至-1.22 V至−VIN + VDO。

    现有库存提供下列固定输出电压选项:−5 V (3 mm × 3 mm LFCSP)、−1.8 V、−2.5 V、−3 V、−5 V (TSOT)、−1.2 V、−1.5 V、−2.5 V、−5 V (2 mm × 2 mm LFCSP)。根据特殊要求,还可提供下列电压选项。

    ADP7182稳压器输出噪声电压为18 μV rms,并不受输出电压影响。使能逻辑能够与正负逻辑电平接口,以实现最大灵活性。ADP7182采用5引脚TSOT和6/8引脚LFCSP封装,以实现薄型、小尺寸应用。

    应用

    • 适应噪声敏感应用
    • – 模数转换器(ADC)和数模转换器(DAC)电路,精密放大器
    • 通信和基础设施
    • 医疗和保健
    • 工业和仪器仪表

    ,

    ADP7182是一款CMOS、低压差(LDO)线性稳压器,采用-2.7 V至-28 V电源供电,最大输出电流为−200 mA。这款高输入电压LDO适用于调节-27 V至-1.2 V供电的高性能模拟和混合信号电路。该器件采用先进的专有架构,提供高电源抑制、低噪声特性,仅需一个2.2 μF小型陶瓷输出电容,便可实现出色的线路与负载瞬态响应性能。

    ADP7182提供固

    阅读详情 查看价格

    应用

  • Motion Control
  • 适用于仪器仪表的电源电路
  • Radar
  • ADP7185

    -500 mA、超低噪声、高PSRR、低压差线性稳压器

    X+

    ADP7185

    ADP7185是一款互补金属氧化物半导体(CMOS)、低压差(LDO)线性稳压器,采用-2.0 V至-5.5 V电源供电,最大输出电流为-500 mA。这款高输出电流LDO适用于调节−0.5 V至−4.5 V供电的高性能模拟和混合信号电路。该器件采用先进的专有架构,提供高电源抑制比(PSRR)、低噪声特性,仅需一个4.7 μF小型陶瓷输出电容,便可实现出色的线路与负载瞬态响应性能。

    ADP7185提供15种固定输出电压选项。现有库存提供下列电压版本:-0.5 V、-1.0 V、-1.2 V、-1.5 V、-1.8 V、-2.0 V、-2.5 V、-3.0 V和-3.3 V。

    根据特殊要求,还可提供下列电压版本:-0.8 V、-0.9 V、-1.3 V、-2.8 V、-4.2 V和-4.5 V。另外,还提供可调型号,可通过外部反馈分压器将输出电压范围调节为-0.5 V至−VIN + 0.5 V。

    使能逻辑特性能够与正负逻辑电平接口,以实现最大灵活性。

    ADP7185稳压器输出噪声电压为4 μV rms,并不受输出电压影响。ADP7185提供8引脚、2 mm x 2 mm LFCSP封装,不仅非常紧凑,而且还具有出色的散热性能,适合要求最大-500 mA输出电流的薄型、小尺寸应用。

    应用

    • 适应噪声敏感应用:模数转换器(ADC)、数模转换器(DAC)、精密放大器
    • 通信和基础设施
    • 医疗健康
    • 工业和仪表

    阅读详情 查看价格

    应用

  • 适用于仪器仪表的电源电路
  • 楼宇技术

    参考电路

    (2)

    X +

    CN0342

    <  上一页
    下一页   >

    优势和特点

    • 隔离反激式电源
    • 线性隔离误差放大器
    • 线性隔离误差放大器
    • ADUM3190与ADUM4190功能相当

    所用产品

    CN0196

    <  上一页
    下一页   >

    优势和特点

    • 高功耗MOSFET
    • 控制和电源之间的电流隔离
    • H-电桥驱动电路
