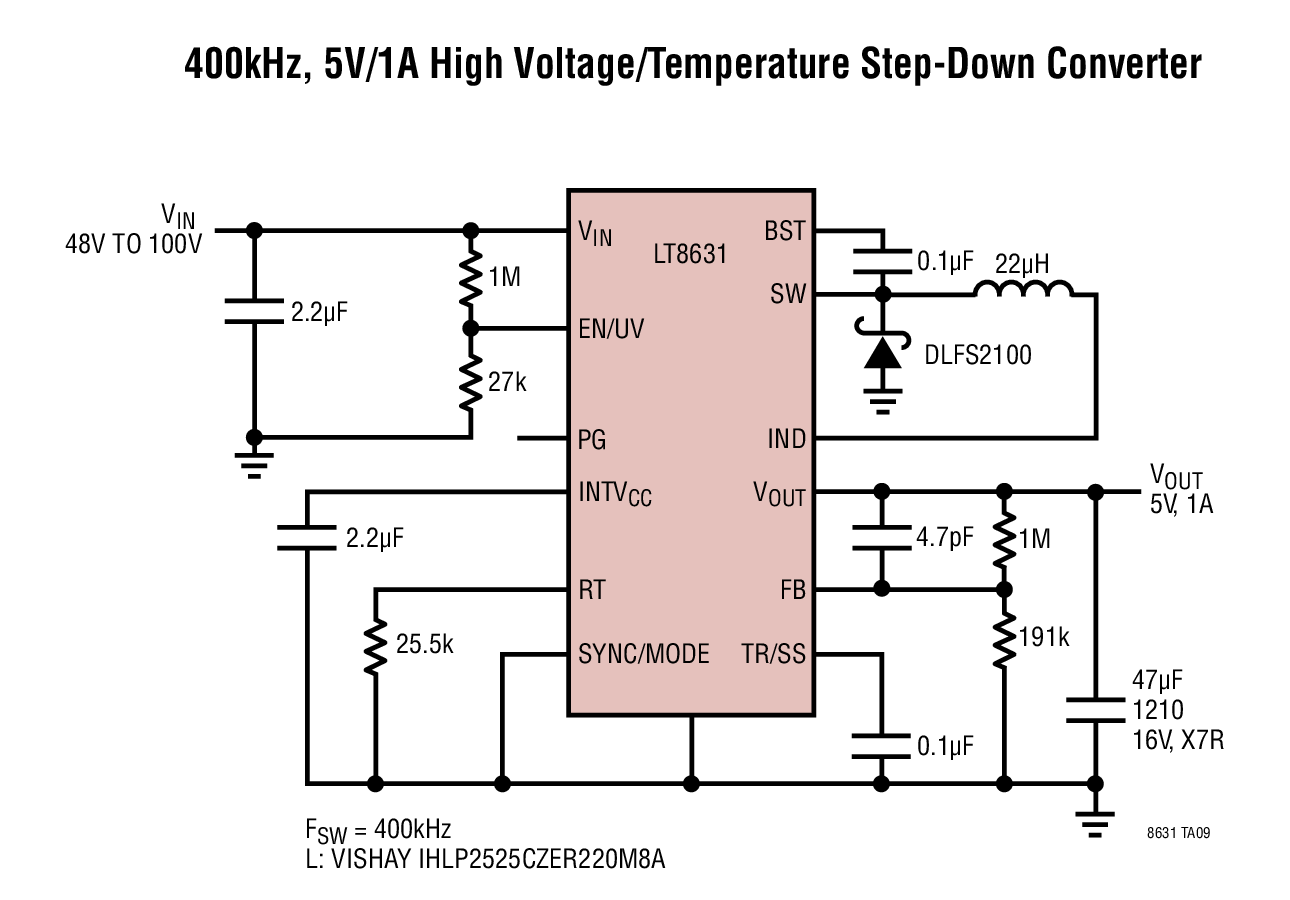

400kHz, 5V/1A High Voltage/Temperature Step-Down Converter

LT8631 是一款具有内部同步开关的电流模式 PWM 降压型 DC/DC 转换器,其可为输出负载提供高达 1A 的电流。3V 至 100V 的宽输入范围使得 LT8631 适合调节来自多种电源的功率,包括汽车和工业系统以及 36V 至 72V 电信电源。低纹波突发模式操作可在非常低的输出电流条件下实现高效率运作,同时保持输出纹波低于 10mVP-P。可利用电阻器设置的 100kHz 至 1MHz 频率范围和同步能力在效率和外部组件尺寸之间实现了优化。软起动功能负责控制输出电压的斜坡上升速率,从而消除了启动期间的输入电流浪涌,同时还提供了输出跟踪。当输出电压位于稳定输出的 ±7.5% 以内时,一个电源良好标记将发出指示信号。欠压闭锁可采用 EN/UV 引脚进行编程。停机模式把总静态电流减小至 < 5μA。LT8631 采用具有裸露衬垫 (用以实现低热阻) 和高压引脚间隔的 20 引脚 TSSOP 封装。
